Акранол 2К, двухкомпонентная акрил-полиуретановая грунт-эмаль
ANOL
7185,00
тг.
Двухкомпонентная акрил-полиуретановая глянцевая грунт-эмаль, состоящая из полуфабриката на основе раствора акрил-полиуретановой смолы в органических растворителях, с добавлением светостойких пигментов, функциональных противокоррозионных добавок и наполнителей. Комплектуется алифатическим полиизоцианатным отвердителем. Рекомендуется для применения в качестве самостоятельного защитнодекоративного покрытия металлических поверхностей.
lwh: 340x240x320 mm

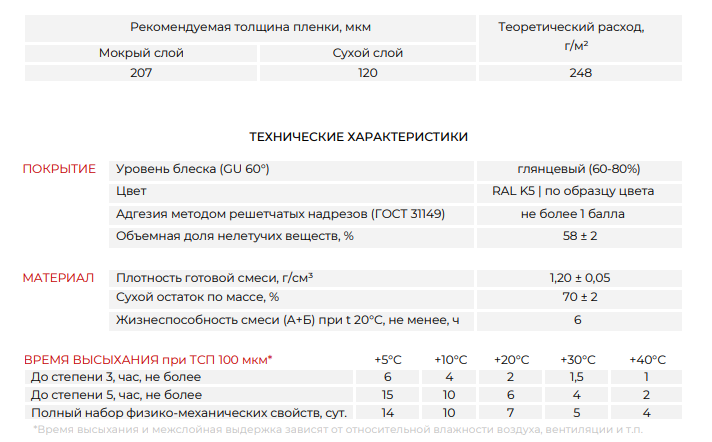

СВОЙСТВА
- Ускоренная сушка и набор твёрдости покрытия ( в т.ч. при низких температурах)
- Позволяет наносить толстослойное покрытие до 350мкм (ТМП)
- Обеспечивает высокую адгезию к различным видам стальных поверхностей
- Допустимо нанесение при температуре воздуха от -5°С до +35°С
- Покрытие характеризуется высокой твёрдостью и ударопрочностью
- Обладает стойкостью к абразивному износу и низким коэффициентам трения
- Обеспечивает защитную плёнку с водоотталкивающим слоем
- Покрытие устойчиво к воздействию соляного тумана по ГОСТ 34667.6 ( не менее 800ч)
- Устойчивость к цикличным перепадам температуры от -60°С до +80°С
- Имеет высокую атмосферостойкость и стойкость к УФ-излучению
- Выдерживает воздействие нефти, газа, и различных щелочных реагентов
- Термостойкость до +120°С (+150°С не более 1ч.)
Грунт-эмаль AKRANOL®2K рекомендована в качестве защитно-декоративного покрытия для металлических поверхностей, в том числе оцинкованных и алюминиевых конструкций. Система лакокрасочных покрытий с применением акрил-полиуретановой грунтэмали отвечает высоким требованиям по обеспечению долговременной антикоррозионной защиты спецтехники, оборудования, морского и железнодорожного транспорта, инженерных коммуникаций, сооружений, эксплуатируемых в условиях агрессивных сред макроклиматических районов, с высокой категорией атмосферной коррозионной активности – C4 (ISO 12944)
Перед применением основу AKRANOL®2K (компонент А) тщательно перемешать до однородного состояния. При постоянном перемешивании добавить отвердитель ANOL®AK (компонент Б) в соотношении по массе 100:15 После перемешивания акрил-полиуретановый состав готов к применению
Акрил-полиуретановую грунт-эмаль AKRANOL®2K возможно наносить при температуре от -5°С до + 35°С и относительной влажности воздуха не более 85%. Рекомендуемый температурный интервал нанесения от +15°С до +25°С. Температура поверхности при нанесении и сушке акрил-полиуретанового покрытия должна быть, как минимум, на 3°С выше точки росы.
Акрил-полиуретановую грунт-эмаль AKRANOL®2K возможно наносить при температуре от -5°С до + 35°С и относительной влажности воздуха не более 85%. Рекомендуемый температурный интервал нанесения от +15°С до +25°С. Температура поверхности при нанесении и сушке акрил-полиуретанового покрытия должна быть, как минимум, на 3°С выше точки росы.
Все поверхности должны быть чистыми, сухими, свободными от посторонних веществ, препятствующих адгезии. До нанесения лакокрасочного покрытия все поверхности должны быть очищены от пыли и обезжирены с применением состава, рекомендованного производителем. Стальные поверхности Абразивоструйная очистка до степени Sa 2 1/2 или тщательная ручная механическая очистка до степени St2 в соответствии с ГОСТ Р ИСО 8501-1-2014. На обрабатываемой поверхности не должно быть наледи. Поверхности из нержавеющей стали, алюминиевые, оцинкованные Легкая механизированная очистка для придания поверхности шероховатости.
Материал должен храниться в герметичной таре производителя в складских помещениях или под навесом. Хранение и транспортирование при температуре от -35°С до +35°С, безвоздействия прямых солнечных лучей. В случае замерзания рекомендуется перед применением выдержать тару с материалом в помещении до достижения температурыматериала от +5°С до +15°С.
Гарантийный срок хранения основы и отвердителя – не менее 12 месяцев с даты изготовления.
Гарантийный срок хранения основы и отвердителя – не менее 12 месяцев с даты изготовления.
Смотрите также
↑
© Qazpaint.kz
emshancompany@gmail.com
emshancompany@gmail.com
