MIK Paint огнезащитная краска (водная основа)

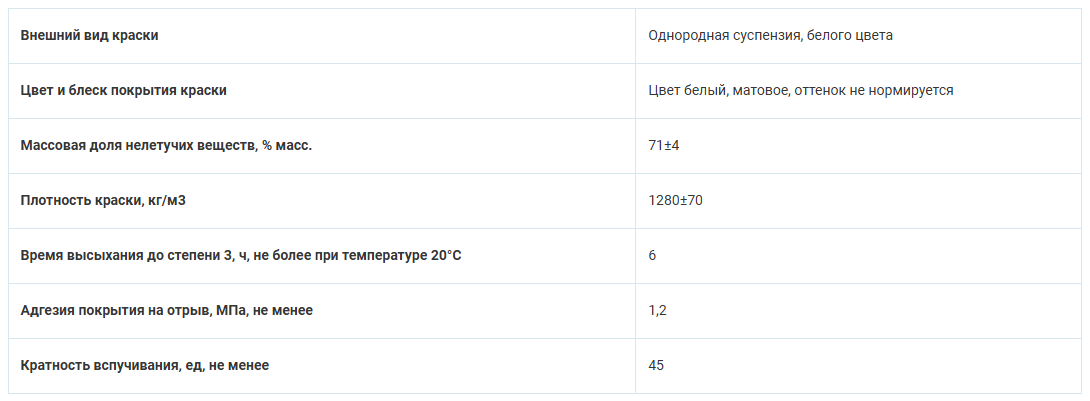

Прекрасные тиксотропные свойства состава. Оптимальное время межслойной сушки. Высокая степень перетира и равномерность частиц обеспечивает высокую укрывистость краски. Применение состава ускоряет процесс работ за счет того, что снижается частота забивания сопла, уменьшается простой в связи с чисткой оборудования. Все это значительно экономит сроки , а следовательно, стоимость огнезащитных работ.

Краски «MIK Paint» совместимы практически со всеми основами грунтовых и финишных покрытий, исключая нитроцеллюлозные (НЦ) и масляные (МА). Не наносить на грунтовые покрытия на хлоркаучуковой основе.
Покрытие термопластично, т.е. при температурах выше +40 °С или при резком и существенном (более 25 °С) повышении температуры допускается некоторое увеличение пластичности материала, никак не влияющее на его эксплуатационные характеристики.
Гарантийный срок эксплуатации до 30 лет.

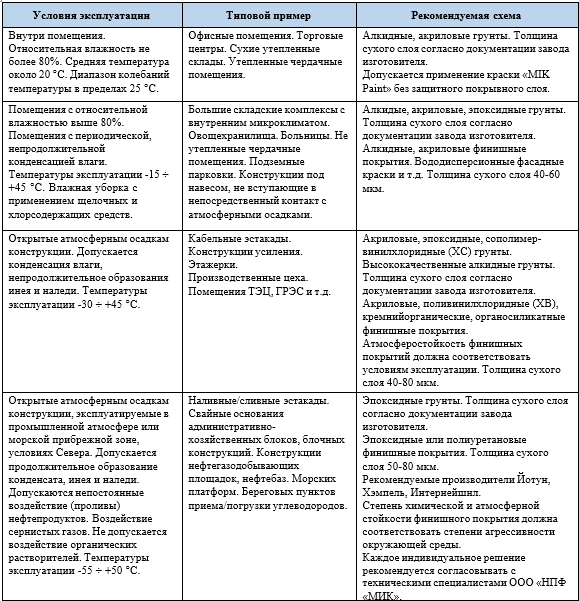

В    зависимости   от    условий   эксплуатации   рекомендуются   следующее    устройство огнезащитной системы на основании огнезащитной краски «MIK Paint»:

Рекомендуется применять агрегаты поршневого типа, производительностью 4-5 л/мин. Рабочее давление от 180 атм. Сетки и фильтры необходимо снимать. Диаметр шланга не менее 3/8” (9,5 мм). Необходимо использовать шланги, стойкие к растворителям. Для облегчения работы с распылительным пистолетом, рекомендуется применять подвижное сочленение шланга с пистолетом или менее жесткий шланг длиной 2 м и внутренним диаметром 1/4” (6 мм) на участке перед пистолетом. Диаметр сопел 0,019-0,021”. Угол распыла 30-40°.
В ходе нанесения краски на металлические конструкции, относительная влажность воздуха не должна превышать 85%. Не допускается нанесение огнезащитной краски на влажные поверхности. Рекомендуемая температура окружающей среды при нанесении водорастворимой краски, от +5 до +40 °C. Обязательным условием при выполнении работ является обеспечение температуры поверхности нанесения не менее, чем на 3 °C выше температуры точки росы. При выполнении работ и последующей сушке необходимо на 3-4 часа предотвратить воздействие ветровых потоков и сквозняков на выкрашенные поверхности, во избежание нарушений условий сушки.

Поверхности металлоконструкций, подлежащие обработке огнезащитными системами на основе краски огнезащитной «MIK Paint» должны иметь степень абразивоструйной подготовки Sa2,5 или степень механизированной подготовки St3 по ISO 8501-1, либо 2-ю степенью соответствии с Таблицей 3 ГОСТ 9.402. На поверхности невооруженным глазом не должны обнаруживаться прокатная окалина, ржавчина, расслоения металла, загрязнения. Острые кромки конструкций необходимо скруглить, сварочные брызги удалить.
После подготовки, поверхность необходимо обеспылить и обезжирить. Обеспыливание производить с помощью воздушных компрессоров, с установленными воздушными фильтрами, во избежание загрязнения поверхностей маслом. Обезжиривание металлических поверхностей рекомендуется проводить ксилолом, смесевыми растворителями Р-4, Р-5, 646. Не допускается применение сольвента, уайт-спирита, нефрасов, бензин-калоши. Перед нанесением материалов системы, убедиться в отсутствии остатков растворителя.
Процедуру подготовки поверхности рекомендуется проводить не позже, чем за 6 часов до нанесения материалов огнезащитной системы. Процедуры обеспыливания и обезжиривания не позднее, чем за 3 часа до нанесения материалов.

В плотно закрытой таре при температуре от 0 до +40 °С при транспортировании и от 0 до +30°С при хранении. Замораживание материала не допускается.

Срок хранения краски огнезащитной «MIK Paint» составляет 12 месяцев с даты производства материала.
