ANOL Цинк-96, цинкнаполненный полиуретановый состав

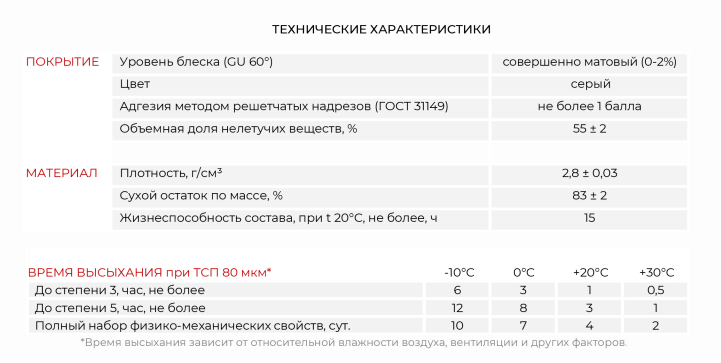

Благодаря высокому содержанию (96%) и максимальной чистоте цинка (99,99%), покрытие ANOL ЦИНК-96 является альтернативой горячему цинкованию. Согласно стандартам ISO 3549 (DIN 55969), состав для холодного цинкования обеспечивает активную электрохимическую (катодную) защиту от коррозии. Системы лакокрасочных покрытий с применением состава ANOL ЦИНК-96 предназначены для создания протекторной антикоррозионной защиты металлических поверхностей, эксплуатируемых в условиях агрессивных сред всех макроклиматических районов, с очень высокой категорией атмосферной коррозионной активности – С4-С5 (ISO 12944) ANOL ЦИНК-96 рекомендован для защиты от коррозии мостовых конструкций, трубопроводов, гидротехнических сооружений, опоры ЛЭП, околоводных и надводных конструкций, механизмов и сооружений преимущественно в агрессивных условиях морской и жесткой речной воды. Для повышения эксплуатационной надёжности и улучшения защитно-декоративных свойств, рекомендуется комплексное применение в системах покрытий ZINALIII и ZAK II PRO Возможно использование в качестве грунтовочного слоя под финишное порошково-полимерное покрытие.

Перед применением материал тщательно перемешать до однородной консистенции. После перемешивания состав готов к применению. При необходимости разбавить рекомендованным растворителем не более 5% по массе.

Нанесение производить при температуре от -15°С до +40°С. Возможно нанесение при относительной влажности воздуха до 99%. При отрицательной температуре воздуха рекомендуется, чтобы температура самой краски была не ниже +10°С. Не проводить работы при воздействии на поверхность прямых солнечных лучей, сильного ветра и атмосферных осадков.

Основание не должно содержать наледи и изморози, все поверхности должны быть чистыми, сухими, свободными от посторонних веществ, препятствующих адгезии. До нанесения полиуретанового покрытия все поверхности должны быть очищены от пыли и обезжирены с применением состава, рекомендованного производителем. Стальные поверхности Абразивоструйная очистка до степени 2 в соответствии с ГОСТ 9.402-2004 до степени не менеe Sa2 1/2 по ИСО 8501-1 или очистка вручную, электроинструментами по ИСО 8501-1 до степени St2. В труднодоступных местах допускаются остатки плотносцепленной ржавчины не более 50 мкм. Поверхности из нержавеющей стали, алюминиевые, оцинкованные. Легкая механизированная очистка для придания поверхности шероховатости.

Полиуретановый состав ANOL ЦИНК-96 поставляется в евроведрах по 12 кг. (масса НЕТТО). Материал должен храниться в герметичной таре производителя в складских помещениях или под навесом. Хранение и транспортирование при температуре от -30°С до +30°С, без воздействия прямых солнечных лучей. В случае замерзания рекомендуется перед применением выдержать тару с материалом в помещении до достижения температуры материала от +5°С до +20°С. При хранении материала допускается образование легкоразмешиваемого осадка. После вскрытия тары жизнеспособность состава составляет не более 15 часов. Попадание воздуха, содержащего влагу, инициирует процесс отверждения материала и сокращает срок его использования. Повторное герметичное закрытие тары не гарантирует сохранение рабочих свойств состава.

Гарантийный срок хранения: 12 месяцев с даты изготовления
